FUNCIONAMIENTO
El Flash-Control, se alimenta con positivo a través de la válvula de puerta cuando está cerrada.
Al recibir una señal de tensión negativa, procedente del pulsador, se produce una salida de tensión positiva hacia las lamparas del rotulo luminoso y un impulso también positivo hacia el Ding-Dong.
Cuando la puerta se abre, se produce la ruptura en la alimentación, y se apagan las lamparas del rotulo luminoso.
Al cerrarse nuevamente las puertas, el Flash-Control se queda en estera de recibir tensión de los pulsadores de parada solicitada.
CARACTERÍSTICAS TÉCNICAS
Tensión nominal: 24 v.cc
Potencia lamparas 35 W
Potencia Ding-Dong 1 Amp.
Duración del impulso salida Ding-Dong:
Este impulso es variable; depende del consumo de la bobina.
Para un consumo de 1 A. el impulso es de 0,2 sg. (este consumo lo tiene un Ding-Dong de 6 v.)
Para un consumo de 300 mA. el tiempo es de 1 sg. (Este consumo puede tenerlo un Relé de 24v. de uso general.)
MATERIALES
Caja: ABS Ignífugo
Conexiones: Faston de 6,2 estañado
Placa: Fibra de vidrio
Otros: Poliéster, Semiconductores
y componentes pasivos
El dispositivo, se adapta a conectores estándar para relés
OTRAS APLICACIONES
Donde se requiera que al recibir un impulso de tensión negativa, permanezca una señal constante de tensión positiva ( Max.: 35 w )

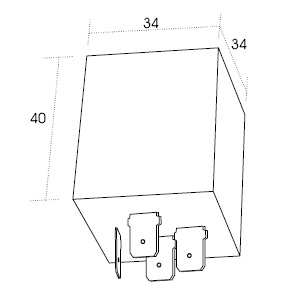

DIMENSIONES
40 x 34 x 34 milímetros
